　　監控系統中攝像機的電源供電是保證監控設備正常可靠運行的前提，如何合理布置監控系統的電源和選擇電源線，在視頻監控系統中顯得至關重要。本期我們就來弄清楚監控電源應用。

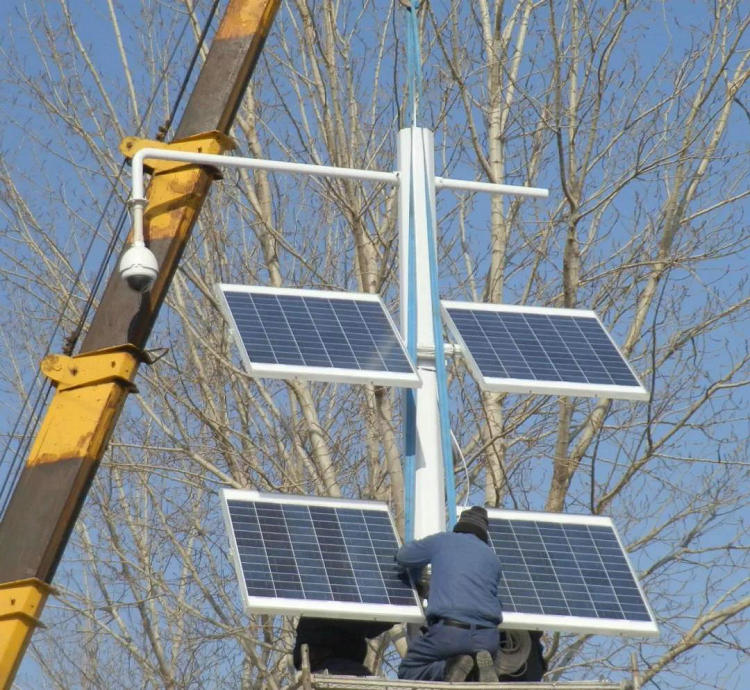

　　一、電源的設置

　　攝像機的電源設置根據攝像機是在控制主機邊上還是比較遠的距離，如果比較近的就直接在主機旁邊安裝大功率的直流穩壓電源，將多個攝像機連接到這個電源上，直流電源功率的大于攝像機的功率總和就可以了。

　　如果距離較遠的應該采用220V交流電源分配到攝像機邊上再通過穩壓電源進行變壓給攝像機供電，220V交流電源線應與視頻線距離應大于30公分，避免磁場干擾，影響圖像傳送質量。

監控系統原理圖

　　二、電源的選擇

　　電源線選擇要通過計算才可以得到合理的選配，常用的12V供電攝像機的工作電流：

　　普通槍機或者半球：工作電流約為200~300mA可以選擇500MA-1A的電源

　　一體化攝像機：工作電流約為350~400mA可以選擇1A的電源

　　小型中型紅外攝像機：工作電流為600-700mA可以選擇1A的電源

　　大型的紅外攝像機：工作電流1000MA-1200mA可以選擇2A的電源

　　供電一套監控系統中：攝像機可以單獨供電，也可以多個集中供電，如果是多個攝像機集中供電，所需要的電流為多個攝像機電流之和。

　　舉例

　　假設一個監控系統要10臺半球攝像機統一公用一個電源，因為一臺半球的電流是300-400MA，所以10臺攝像機的電流是3000MA-4000MA，就應該選擇5A或者6A的電源供電。

　　三、電源線線徑的選擇

　　假設四臺攝像機到監控距離少于40米，每臺攝像機可單獨布RVV2×0.5電源線到監控主機并用小型開關電源供電;如果4個半球或者槍機，也可以選擇2個12V1A電源或者1個12V2A電源，4個攝像機采用并聯取電的方式，比較節省線材;

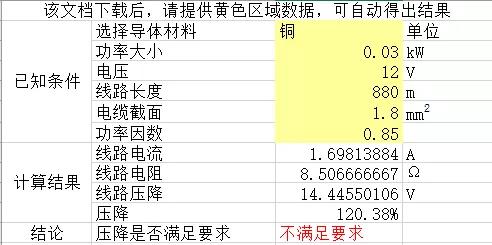

　　如果攝像機的數量較多，8個攝像機，則應采用大功率的12V直流穩壓電源集中供電，這個時候由于電流過大，必須考慮電源線上的壓降，一般情況下，8個攝像機的系統，最遠距離不超過40米的，可以布RVV2*0.75的線材集中供電;如果16路的系統集中供電，就要選擇RVV2*1.0的電源線。以上的介紹的是攝像機到監控主機不超過40米距離的電源線的選擇。

　　如果攝像機到主機的距離超過40米，就要考慮用220V集中供電，到攝像機端進行變壓變成12V給攝像機供電。一般情況下，220V供電，只要系統不是太大，8路以下，200米以內的距離，都可以選擇RVV2*0.75的線材，如果8路以上，都是大功率的紅外攝像機，就要考慮用RVV2*1.0的電源線供電了，另外如果距離更遠，為了保證安全，最好用RVV2*1.5的線材。

　　四、電源線的選擇方法

　　1、采用雙絞線供電

　　五類或五類以上的非屏蔽雙絞線作為監控攝像機供電電源線,可以簡化布線,但是你要保證傳過來的電源符合設備的要求。如設備工作電源是10-12VDC，電流是500MA，雙絞線內阻為10Ω/100米(無氧銅實際使用要測量是100m為9.53Ω)，若傳送的電源是12VDC，考慮到距離電壓衰減,要保證設備的使用正常，傳送電源在150米以內。

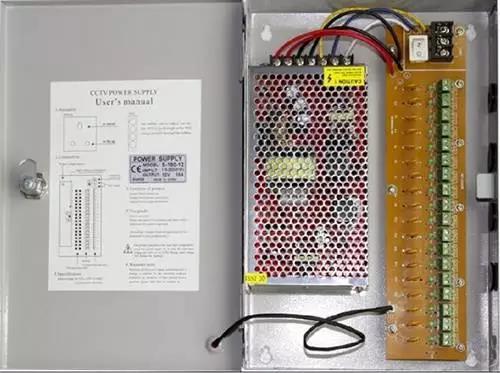

電源箱

　　2、獨立RVV線供電

　　根據終端攝像機的功率大小，一般的固定槍機功率不超過10W，紅外槍機一般不超過20W，球機約為35W。單純從功率上來說，RVV2*0.5的線就足夠了，國標0.5的線可以帶約1KW的負載。

　　遠距離，考慮到衰減，建議采用不小于1.0的線。如果攝像機的數量較少(5臺以內)且攝像機與監控主機的間隔較近(少于50米)，每臺攝像機可獨自布RVV2×0.5電源線到監控室并用小型變壓器供電。

　　如果攝像機的數量較多，則應采納大功率的12V直流穩壓電源集中供電。在工過程中，要考慮到悉數攝像機的總功率和由傳輸線路所形成的電壓降(稱說“線損”，規格為1m2的銅導線每100m的電阻是1.8Ω)。對于一幢樓的監控，施工時一般用2條2.5-6m2的銅芯雙塑線作為電源主線由監控室引至線井，并沿線井走至各攝像機樓層的線井。對樓層各攝像機的供電，可由該層線井引1條RVV2×1或RVV2×1.5(若該層的攝像機數量超越6臺)電源線給攝像機供電，或用RVV2×0.5護套線一一引線對應供電。

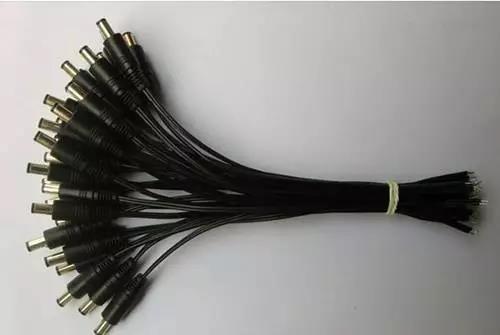

DC電源線
