一個典型的數據中心供電系統，由中壓配電、變壓器、低壓配電、不間斷電源、末端配電以及發電機等設備組成。其中，UPS的主要作用，是在市電電源中斷、發電機啟動之前，確保所帶的負載持續供電。
UPS系統是數據中心供電連續性的重要保障，UPS系統的可靠性直接影響數據中心的可靠性，同時，在絕大多數數據中心，UPS系統的損耗可占IT設備能耗的10%以上。了解ups是機房建設的重要環節。
本文將詳細了解ups常見的四大問題：
1、ups的品牌選擇
2、ups的配電計算
3、ups的安裝
4、ups的六大故障處理
弱電行業網與大家一起來看下。

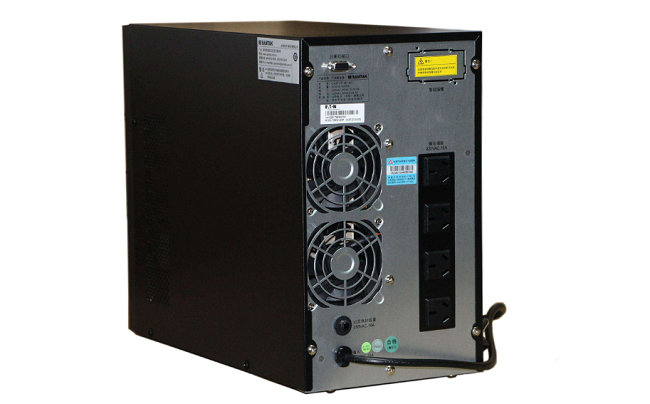

一、ups的品牌
ups不間斷電源的大小牌子有很多，平時我們?cè)陧?xiàng)目中用的比較多主要有下面一些牌子，其中山特、艾默生、科華、科士達等牌子我們?cè)陧?xiàng)目中經常會看到。當然除了上面這些牌子，動力源、任達、寶星等這些也是不錯的，在實際項目中可以根據情況選擇使用。
二、ups配置計算
對于ups的公式計算，我們?cè)谥霸岬竭^，算起來比較復雜，很多人也不理解，那么我們來了解下簡單的計算方法。
使用時按下列公式計算：
所需電池容量(Ah)= UPS容量(KVA)×109(Ah.塊)/KVA/每組電池塊數
舉例一：
例如：對于109Ah•塊/kVA設計UPS電池容量的算法，一臺120kVA的UPS，每組電池32塊，要求后備時間60min(即1h)。
則所需電池容量為(60min)：
120kVA×109Ah•塊/kVA=13080Ah•塊,
13080Ah•塊/32塊=409(Ah),
即可選12V，100Ah電池4組(32塊/組)。
注意：實際后備時間不足與60min接近。
如果每組33塊，則13080/33=396Ah，同樣可選12V、100Ah電池4組(33塊/組)。
注意：33塊/組實際后備時間超過60min(超出一點)。
如果要求后備時間為30min時：
則
109×120=13080Ah•塊
13080/32=409Ah，
409/2=205Ah。
由于電池的放電功率與放電時間不是線性的，即不能只簡單除以2，還需乘以修正系數。見下表1，因此205×1.23=252Ah。即可選12V、65Ah電池4組(32塊/組)。
注意：實際后備時間超過30min(超出一點)。
| 電池后備時間（小于1H）與修正倍數之間的關系 | |
| 后備時間 | 需乘以修正倍數 |
| 60 | 1 |
| 50 | 1.04 |
| 40 | 1.15 |
| 30 | 1.23 |
| 20 | 1.41 |
| 10 | 1.65 |
如果要求后備時間20min時：
則409/3=136Ah，還需乘以修正系數，見表1,136×1.41=192Ah，即可選12V、65Ah電池3組(32塊/組)。
注意：實際后備時間超過20min(超出一點)。
其它情況，以此類推。
舉列二：
對于126Ah•塊/kVA電池容量的算法，一臺120kVA的UPS，每組電池32塊，
如果計算時間是一小時以上，要在按上述計算后再除以一個修正系數，見下表。
| 電池后備時間（大于1H）與修正倍數之間的關系 | |
| 后備時間(H) | 需乘以修正倍數 |
| 2 | 1.11 |
| 3 | 1.25 |
| 4 | 1.4 |
| 5 | 1.51 |
| 6 | 1.62 |
| 7 | 1.68 |
| 8 | 1.74 |
計算方法和需乘以修正系數與前述完全一樣。
例如：
前例的后備時間是3h：
則126×120=15120Ah•塊，
13080/32=472Ah，
472×3=1417Ah;
還需除一個修正系數，1417/1.25=1131Ah。
則需要配置即選12V、300Ah電池4組(32塊/組)。
按照能量守恒原理，以上方法對于三相/單相或單相/單相UPS是一樣的。
一般中大功率的UPS所配每組電池都是32塊;電池并聯數最好不要超過4組，以免影響電池組的均流和充電效果。
以上是快捷的估算，不是特別精確。但可以做為參考，要想得到精確的結果，應參照電池廠家給出的電池放電特性。
三、ups如何安裝
對于ups的安裝，一般廠家都會提供安裝標準與連接示意圖，為了方便大家更加形象的了解，這里面我們可以通過一個視頻來了解安裝，以上山特ups安裝為例。
一般ups的安裝順序如下：
1、到現場先確定UPS、電池柜的安裝位置。
2、安裝電池連接線。
A、確定電池開關所在的位置，確定電池在電池柜中的正負極方向，安裝好電池柜上的空氣開關和接線端子。
B、開始電池線的連接、將電池的正極連接到空氣開關上。
C、從下一層到上一層的電池線要用膠布包好，防止意外碰到短路，檢查螺栓的擰緊情況。
D、最后留出的正負極分清楚，防止接錯，正極從空氣開關上接至連接端子，負極直接從電池的負極接線柱接至接線端子上。
E、查看電池柜里有沒有無關的東西。
F、從電池柜將電池線連接到主機之前，用萬用表測量電池的電壓，并檢查正負極出線有沒有接反。
3、主機的安裝接線
A、正確的連接UPS的輸入、輸出以及電池柜到主機之間的電池連線。
B、用萬用表測量主機接線端子上的連接線有沒有短路的現象。
C、斷開主機上的市電輸入、輸出、電池的開關，分別合上配電柜的輸入開關、電池柜柜上的電池開關，測量電壓是否異常。
4、主機的開機
以上的步驟全部確認正常之后，按照開機流程步驟開機，進行市電、電池的轉換，測量輸出電壓是否異常
5、接入負載，看帶載是否正常
UPS及設備安裝完畢并通電開始調試。
四、ups常用六大故障處理
1、市電有電時，UPS出現市電斷電告警
可能原因：
市電輸入空開跳閘;
輸入交流線接觸不良;
市電輸入電壓過高、過低或頻率異常;
UPS輸入空開或開關損壞或保險絲熔斷;
UPS內部市電檢測電路故障。
處理方法
檢查輸入空開。檢查輸入線路;
如市電異常可不處理或啟動發電機供電;
更換損壞的空開、開關或保險絲;
檢查UPS市電檢測回路。
2、市電正常時，UPS輸出正常;市電斷電后，負載也跟著斷電
可能原因
由于市電經常低壓，電池處于欠壓狀態;
UPS充電器損壞，電池?zé)o法充電;
電池老化、損壞;
負載過載，UPS旁路輸出;
負載未接到UPS輸出;
長延時機型的電池組未連接或接觸不良;
UPS逆變器未啟動(UPS面板控制開關未打開)，負載由市電旁路供電;
逆變器損壞，UPS旁路輸出。
處理方法
在市電電壓正常時對電池充足電;啟動發電機對電池充電;在UPS輸入端加穩壓器;
檢查充電器。更換電池;
減少負載。將負載接到UPS的輸出;
檢查電池組是否接對、接好;
啟動逆變器對負載供電(打開面板控制開關);
檢查逆變器。
3、UPS無法啟動
可能原因
電池長期放置不用，電壓低;
輸入交流、直流電源線未連接好;
UPS內部開機電路故障;
UPS內部電源電路故障或電源短路;
UPS內部功率器件損壞。
處理方法
將電池充足電;
檢查輸入交流、直流線是否接觸良好;
檢查UPS開機電路;
檢查UPS電源電路;
檢查UPS內部整流、升壓、逆變等部分的器件是否損壞。
4、UPS開機時，輸入空開跳閘
可能原因
輸入空開容量太小;
UPS內部短路;
UPS內部功率器件損壞;
用戶的市電空開有漏電保護。
處理方法
更換輸入空開;
檢查UPS內部整流、升壓、逆變等部分的器件是否損壞;
檢查UPS內部整流、升壓、逆變等部分的器件是否損壞;
更換為無漏電保護的空開。
5、UPS在正常使用時突然出現蜂鳴器長鳴告警
可能原因
用戶有大負載或大沖擊負載啟動;
輸出端突然短路;
UPS內部逆變回路故障;
UPS保護、檢測電路誤動作。
處理方法
負載投入時按先大后小的順序;增大UPS的功率容量;
檢查UPS的輸出是否短路;
檢查UPS逆變器。檢查UPS內部控制電路。
6、UPS工作正常但負載設備異常
可能原因
UPS輸出零地電壓過高;
UPS地線與負載設備地線沒接在同一點上;
負載設備受到異常干擾。
處理方法
檢查UPS接地，必要時可在UPS的輸出端零地間并一個1-3KΩ電阻;
將UPS地與負載地接到同一個點上;
重新啟動負載設備。
