一、什么是梯控
梯控是一種電梯控制技術，在原有的電梯上安裝一個類似“門禁”的系統裝置，只有鑒權通過后才能操作電梯按鍵，將業主送到其要達到的樓層。
二、樓宇常見梯控名詞
門口機呼梯：單元門口，住戶在門口機上鑒權，并呼叫電梯到一樓
門禁呼梯：轎廂內，住戶在門禁上鑒權，自動或手動點亮樓層按鈕
室內機呼梯：室內機點擊呼梯按鈕，電梯到達指定樓層
內呼梯控：控制電梯里面的樓層按鍵的系統，目前常用的呼梯方式
外呼梯控：控制電梯外面的上下按鍵的系統

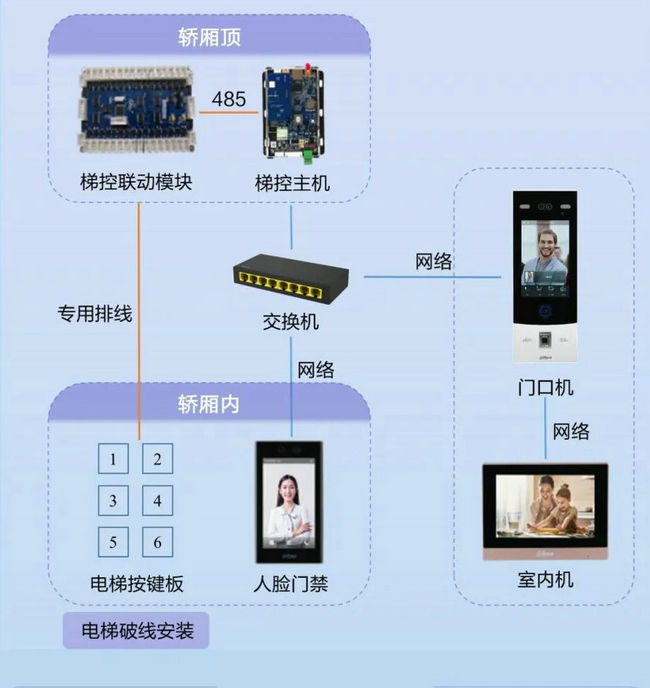

三、拓撲圖
拓撲說明：
梯控主機與聯動模塊安裝在轎廂頂，通過485內部通信，梯控聯動模塊通過專用排線與電梯按鍵相連，原電梯按鍵板需要破線。
梯控主機通過網絡HTTP協議與門口機或門禁連接
電梯轎廂的網絡可以根據實際情況采用有線和無線2種傳輸方案
四、梯控業務
業主回家呼梯：門口機刷卡/刷臉，驗證成功--呼梯到門口機樓層，梯控開放業主樓層權限--業主手動點亮樓層，超時后可在轎廂內門禁二次鑒權--二次鑒權后，單層權限自動點亮，多層權限手動點亮
室內機呼梯：室內機呼叫電梯--門口機接受呼梯命令--電梯權限信息下發給梯控主機--電梯運行住戶樓層
業主互訪：業主1呼叫業主2--業主2接聽后授權樓層權限--門口機接收呼梯命令--業主2的電梯權限信息下發給梯控主機--開放對應樓層按鍵
訪客呼梯：門口機呼叫室內機--室內機開鎖授權--門口機接收咋樣命令--電梯權限信息下發給梯控主機--開放對應樓層按鍵
五、相關問題
一個梯控聯動模塊可以接多少樓層?
一個梯控聯動模塊有36個轉接口，根據使用場景區分：
1、單門單按鍵板，1-36層：1個主機+1個聯動模塊;37-72層：1個主機+2個聯動模塊;
2、單門雙按鍵板，1-36層：1個主機+2個聯動模塊;37-72層：1個主機+4個聯動模塊;、
3、雙門雙按鍵板，1-18層：1個主機+1個聯動模塊;19-26層：1個主機+2個聯動模塊;37-54層：1個主機+3個聯動模塊
一個梯控主機能控制幾臺電梯?
一臺
梯控聯動模塊是否需要單獨供電?
一個梯控主機可以給兩個梯控聯動模塊供電，三個聯動模塊以上需要5V電源單獨供電
梯控安裝方式
現有的梯控控制器是干接點斷按鍵線安裝，干接點屬于無源開關，具有閉合和斷開兩種狀態，主流電梯廠商都可以適配，
梯控主機和梯控聯動模塊的區別?
梯控主機是通訊核心，與門禁/門口機進行協議對接，接收指令并授權給電梯，聯動模塊為接口板，與電梯按鍵面板相連
目前哪些平臺能夠配套梯控使用?
ICC支持梯控模塊的就可以，人員權限由平臺下發到門禁/門口機，門禁/門口機鑒權后與梯控主機通信
梯控排線數量怎么配?
12頭4芯6米的線，每12個按鍵一根線電梯所有樓層按鈕數量除以12，全誤了進位取整。
