對于監控項目來說，很多故障的原因都是跟ip地址設置不當有關，如ip沖突，或者有幾路監控圖像沒有顯示等，都是跟ip有一定關聯，合理的分配ip地址十分重要。
一、為什么要合理分配IP
對于小型監控項目來說，ip地址的設置比較簡單，大部分的人都不會出錯，對于超過254個點位的監控項目來說，就有些容易出錯了，為什么呢?
第一、如果超過254個點位不劃分網段的話，讓系統自動分配ip地址的話，容易產生ip沖突。
第二、如果劃分網段的話，在ip地址的分配與子網掩碼的設置成了問題，部分朋友對ip地址分配不熟，容易出錯。
那么怎么辦呢?劃分網段是合理的方式。
二、大型網絡如何分配ip
對于超過254個點位的監控，雖然不劃分網段我們也能夠分配ip地址，但一個好的網絡規劃不單單是簡單、勉強的實現功能，更需要注重的是后期的維護與整個網絡清晰性與擴展性。
我們就以實例來看看如何分配ip地址。

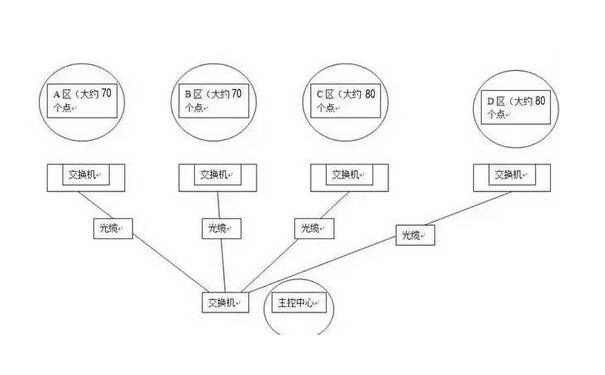

一個廠區的監控工程，分為四個區域，共300個點位，所有設備在一個內網中，主干線通過光纜連接，有兩個區域是各70個點位，其它的兩個區別是各80個點位，如何來設置他們的ip地址。
分配如下圖：
首先來分析,要實現這300個點位的監控，實現的方法有兩種：
第一種：不劃分vlan，都安排在一個大網段中
第一種就是不劃分vlan，都用二層交換機，直接ip地址可以設置成IP地址范圍是192.168.0.1—192.168.1.254，子網掩碼為255.255.254.0，共有500個ip地址可以使用，都容納在一個大網段中，完全足夠。
這個大網段里面就包括兩個ip段：
192.168.0.1—192.168.0.254 它的子網掩碼是255.255.254.0。
192.168.1.1—192.168.1.254，它的子網掩碼是255.255.254.0。
共508個ip地址，完全夠用。
有朋友可能會有疑問，255.255.254.0這個子網掩碼是怎么得出來的，為什么不是255.255.255.0呢?子網掩碼計算這里面單獨來說明IP地址范圍192.168.0.1—192.168.1.254，這個網段的子網掩碼為什么是255.255.254.0?
這段ip地址范圍里面包括兩個ip段。
第一個ip段是：192.168.0.1—192.168.0.254 它的子網掩碼是255.255.255.0。
第二個ip段是：192.168.1.1—192.168.1.254，它的子網掩碼是255.255.254.0。
通俗來說，它們共同的子網掩碼就是255.255.254.0。
很多中小型監控的項目都是內網，對于內網的項目在很多情況下是不需要劃分vlan的，可以節約資源，但為了防止網絡風暴，可以使用端口隔離，來保證網絡的安全。
第二種：劃分vlan
對于大型監控來說，劃分vlan是首選的方式。
這里面我們著重來看下劃分網段的方式，使用交換機可以直接劃分四個網段。
主監控地址：192.168.1.1 255.255.255.0
A區地址：192.168.1.2～192.168.1.254 掩碼 255.255.255.0 網關192.168.1.1
B區地址：192.168.2.1～192.168.2.254 掩碼 255.255.255.0 網關192.168.1.1
C區地址：192.168.3.1～192.168.3.254 掩碼 255.255.255.0 網關192.168.1.1
D區地址：192.168.4.1～192.168.4.254 掩碼 255.255.255.0 網關192.168.1.1
這里面每個網段都可以容納250個點位以上，四個網段共有1000 ip地址可以使用，是完合足夠分配每個區域的ip地址的，另外，后續每個區域若有增加點位，都是有足夠的預留，值得注意的是，這里面接入層交換機是需要合理的分配，接入層交換機的選擇，我們之前有提到過，這里不做過多說明
那么這樣劃分網段有什么好處呢?
四個區域ip地址比較明顯了，如果那個攝像機有問題，可以直接通過批量ping ip地址可以很快定位到那個攝像機出了問題，同時也可以有效防止ip沖突，ip是網絡故障中出現頻率比較高的問題，也可以減少廣播風暴。
