雙光警戒攝像機的原理與接線方法（雄邁模組為例）

　　現在很多攝像機，在晚上(環(huán)境很暗時)，紅外燈開啟，圖像是黑白;但有人經過時，這時白光燈會開啟，圖像變成彩色，能更清楚的看清楚人臉與著裝等。那么實現這個的原理是什么呢?下面就用雄邁的IPC模組為例，看是怎么實現的。

　　燈板是飛洋的雙光芯燈板(軟光敏高電平);模組為雄邁的3516EV300+IMX335

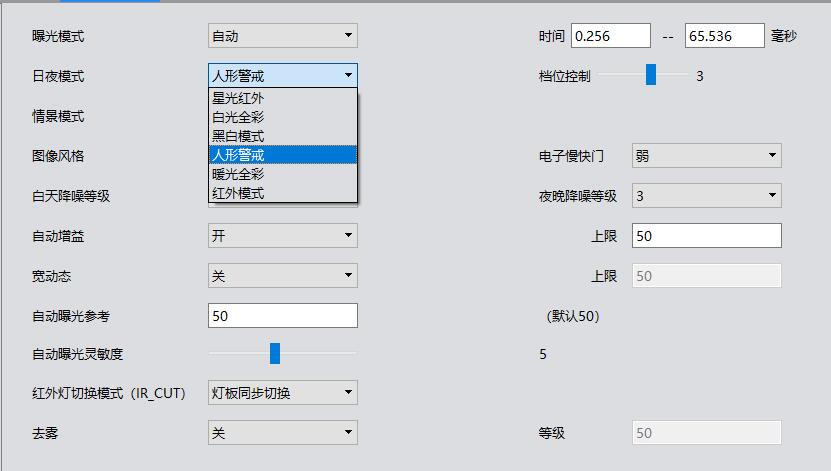

　　1、在模組里，把日夜模式改為“智能警戒”，在報警設置里把人形警戒開啟;

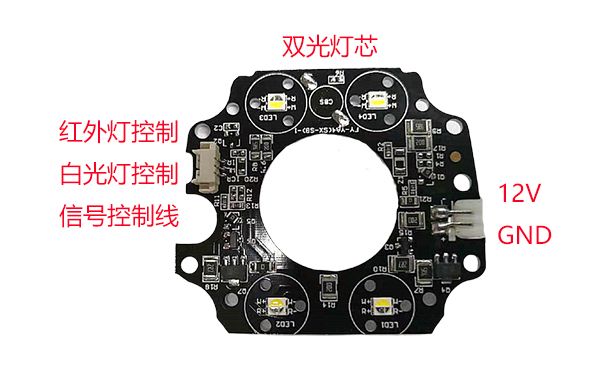

　　2、如圖燈板，把燈板的3P信號線與模組的信號線連在一起，燈板的紅外燈控制接模組的IR控制輸出，燈板的白光燈控制接模組的白光燈控制輸出(舊模組為第4腳報警輸入)，信號控制線接模組的IR控制輸入。

　　3、原理：攝像機感光芯片檢測到環(huán)境光線很暗時，會自動變成黑白，同時模組的IR信號給一個3.3V的高電壓，控制燈板紅外燈開啟;當檢測到人形后，報警觸發(fā)，攝像機自動變成彩色，這時會有一個信號的3.3V給白光燈控制，白光燈開啟;當人形檢測結束后，會自動變成黑白，紅外燈開啟。
