POE (Power Over Ethernet)指的是在現有的以太網Cat.5布線基礎架構不作任何改動的情況下，在為一些基于IP的終端(如IP電話機、無線局域網接入點AP、網絡攝像機等)傳輸數據信號的同時，還能為此類設備提供直流供電的技術。POE技術能在確保現有結構化布線安全的同時保證現有網絡的正常運作，最大限度地降低成本。POE交換機供電一般距離不會超過150米。
POE交換機
PoE供電有兩種模式：
模式A（空閑線45,78供電）：45為+，78為-；
模式B（數據線12,36供電）：36為+，12為-。
PoE供電標準：
IEEE802.3af標準定義的供電電壓是直流44-57v，802.3af標準的輸出功率可達15.4W，受電端（PD）可用功率為12.95W；
IEEE802.3at標準定義的供電電壓是直流50-57v，802.3at標準的輸出功率可達30W，受電端（PD）可用功率為25.5W；
| 類別 | 802.3af(PoE) | 802.3at(PoE Plus) |
| 分級 | 0~3 | 0~4 |
| 最大電流 | 350mA | 600mA |
| PSE輸出電壓 | 44~57V DC | 50~57V DC |
| PSE輸出功率 | ≦15.4W | ≦30W |
| PD最大功率 | 12.95W | 25.5W |
| 對線數 | 2 | 2 |
| 纜線 | Unstructured | CAT-5 or better |
在2012年末業界又推出POH-POWER OVER HDBASET.利用現行的4-Pair 四對線技術加上，雙邊供電達到60-100W功率，使用5或6類線即可達到。應用在高清視頻推播供電給42"LED電視機，以美國2010年新規定42"LED TV 耗電需要低於70W。在國內生產4-Pair 四對線供電目前極少，現在有些帶POE的高速球，功率達到60W除非環境特殊，建議不要使用POE供電的高速球機。

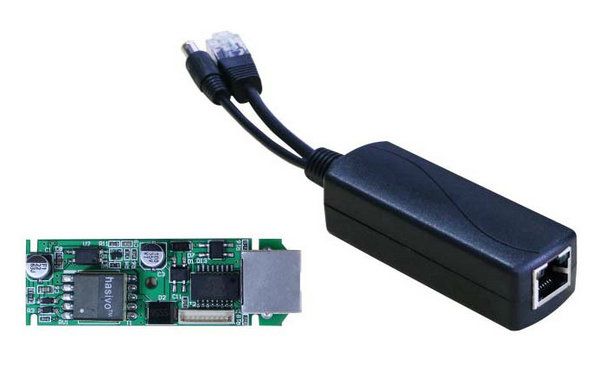

POE分離器
如果后端沒有帶POE功能，可以連接POE分離器來進行POE供電。
POE供電的工作過程
當在一個網絡中布置POE供電端設備時,POE以太網供電工作過程如下所示。
檢測：一開始,POE設備在端口輸出很小的電壓,直到其檢測到線纜終端的連接為一個支持IEEE802.3af標準的受電端設備。
PD端設備分類：當檢測到受電端設備PD之后,POE設備可能會為PD設備進行分類,并且評估此PD設備所需的功率損耗。
開始供電：在一個可配置時間(一般小于15μs)的啟動期內,PSE設備開始從低電壓向PD設備供電,直至提供48V的直流電源。
供電：為PD設備提供穩定可靠48V的直流電,滿足PD設備不越過15.4W的功率消耗。
斷電：若PD設備從網絡上斷開時,PSE就會快速地(一般在300～400ms之內)停止為PD設備供電,并重復檢測過程以檢測線纜的終端是否連接PD設備。
