隨著著4G普及以及4G費用的降低，市場上有很多4G的監控?cái)z像頭，一般分為太陽能低功耗，普通4G，然后又分4G帶WIFI，4G帶有線，4G帶WIFI與有線等，分開來說，4G監控?cái)z像頭其實就是把監控模組與4G模組裝在監控外殼里面而已
下面介紹一款自制的4G攝像頭，功能：4MP像素，MIC,喇叭，雙向語音，紅外燈，白光燈，APP，帶WIFI熱點，組裝部分圖以及材料清單
先展示整機外觀圖，為60黑色槍機，尾部雙天線，底部有MIC與喇叭，以及安裝TF卡與4G卡
模組部分，
4G模組有三個天線位置，分別為4G主天線，4G輔天線，WIFI天線，由于外殼只有兩根外置天線，所主有一根為內置天線，默認兩根外置天線為4G主輔天線，內置為WIFI天線，如果對WIFI熱點要求比較高，可以外置4G主天線與WIFI天線，內置4G輔天線。

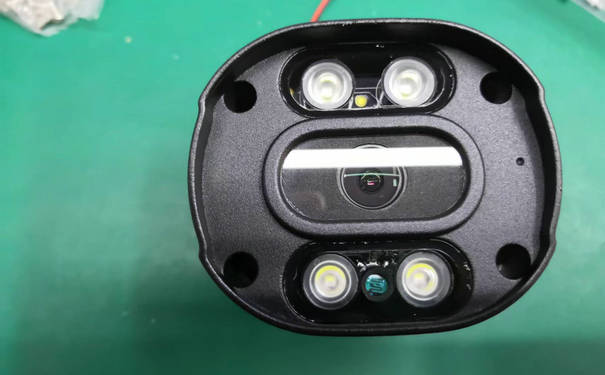

正面部分(有黑色裝飾片未裝)，雙光燈板，2.8mm鏡頭
| 材料清單 | ||
| 名稱 | 用量 | 廠家 |
| 4G模組38板 | 1 | |
| 4MP模組 | 1 | |
| 擴展板 | 1 | |
| 雙光燈板 | 1 | |
| 外殼套件 | 1 | |
| MIC -33DB | 1 | |
| 喇叭 直徑23，8歐1瓦 | 1 | |
| 尾線 | 1 | |
| 鏡頭 2.8mm5MP | 1 | |
| IR-CUT | 1 | |
| 4G天線套（含饋線，銅頭，天線桿） | 2 | |
| WIFI內置天線 | 1 | |
| M2*14銅柱 | 4 | |
| M2*19+3銅柱 | 4 | |
| M2*9+3銅柱 | 4 | |
| PM2*4螺絲 | 8 | |
| PM2*3.5螺絲（鎖IR-CUT） | 2 | |
| PM2.5*5螺絲（鎖喇叭蓋） | 2 | |
| PM2.5*18螺絲 | 4 | |
