      NVR報警輸入報警輸出接線方法詳解(附圖片視頻)

        現在很多DVR與NVR有報警輸入輸出功能,可以外接各種有線探頭,如門磁、煙感、紅外等,報警輸出可以接警燈、警號等,這個功能很實用,但很多用戶沒有應用這個功能,其它這個功能只需很簡單的設置就可以襪了,下面是以海康NVR為例實現這個功能的接線方法,文章結尾附有海康NVR實現報警輸入輸出的詳細操作視頻。

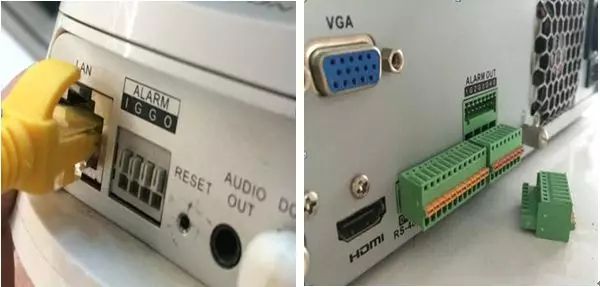

        1、先判斷錄像機是否有報警輸入輸出接口可以從錄像機面板上判斷。

      NVR面板報警輸入輸出接口

        2、接口類型。

      NVR面板報警輸入輸出接中類型

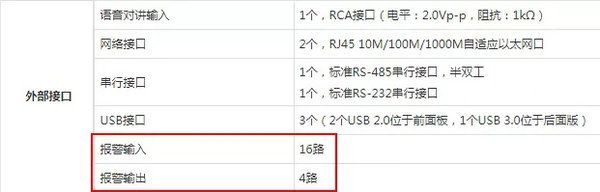

        3、詳細參數可查看報警輸入報警輸出路數。

      NVR報警輸入輸出路數

        錄像機報警輸入報警輸出接線,注意:接線之前記得給設備斷電。

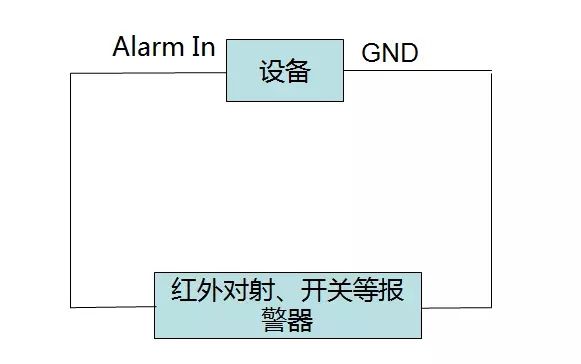

        1、錄像機報警輸入接線。

        常見的報警輸入設備:紅外探測器(紅外對射),電子圍欄,門磁,煙感等。報警輸入只需要接入一個開關量信號,所以不區分正負極,Alarm In和GND直接和報警輸入設備的接線連接即可。(報警輸入設備是否需要供電根據報警輸入設備本身確定。)

      NVR報警輸入接口示意圖

        2、錄像機報警輸出接線

        常見報警輸出設備:警號(喇叭),報警燈。

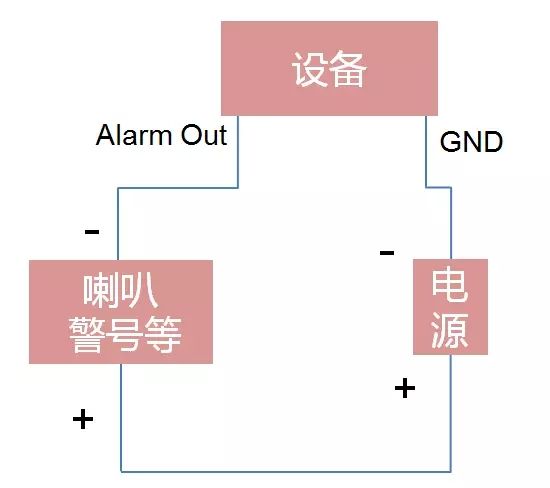

        1)報警輸出設備直流供電:

        a.錄像機的Alarm Out接喇叭或警號的負極

        b.喇叭或警號的正極接電源的正極

        c.電源的負極接設備的GND接口

        注意:如果是直流的報警輸出應該在12V 1A這個范圍內。

      NVR報警輸出直流接法示意圖

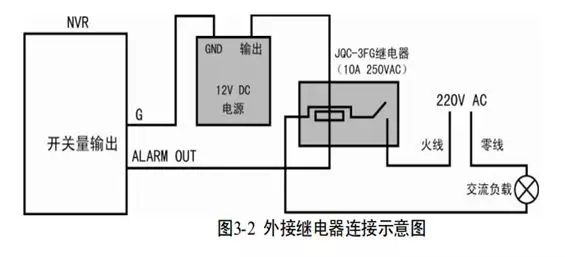

        2)報警輸出設備交流供電:

        需要將主板上的短接子斷開(分別為JPA1、 JPA2、 JPA3、 JPA4),且外加繼電器連接。

      NVR報警輸出交流接法示意圖

        最后下面附上海康NVR報警輸入輸出接線方法的視頻,請查看


      海康NVR報警輸入報警輸出接線方法視頻
