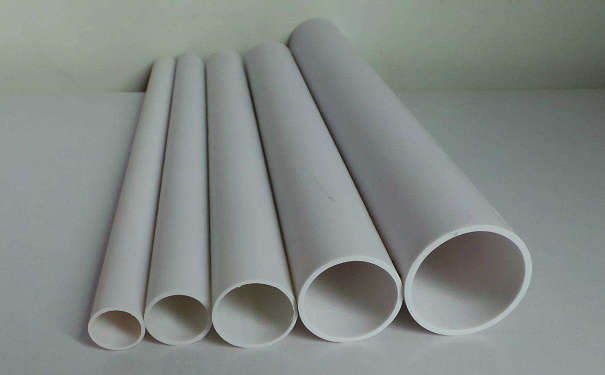

pvc線管內線截面面積不能超過電線管截面面積的40%，超過40%穿管的阻力很大，首先，我們要知道超5類與6類線的的芯徑，截面積，外接正方形面積參數，那就能計算出PVC線管能穿多少根線了。參數如下表：
| 超五類網線 | 六類網線 | |
| 芯徑 | 0.511mm | 0.574mm |
| 截面 | 19.625mm² | 30.1754mm² |
| 正方形面積 | 25mm² | 38.44mm² |
那按40%的利用率來計算，就可以算出不能尺寸的PVC線管，所穿網線的根數了，結果如下：
| 管徑 | 線管截面積 | 超五類網線根數 | 六類網線根數 |
| 16 | 201mm² | 3.2 | 2.1 |
| 20 | 314mm² | 5 | 3.3 |
| 25 | 490.6mm² | 7.9 | 5.1 |
| 32 | 803.8mm² | 12.9 | 8.4 |
| 40 | 1256mm² | 20.1 | 13.1 |
| 50 | 1962.5mm² | 31.4 | 20.4 |
上表就是各種常見尺寸的PVC線管所穿網線根數，在實際項目，我們除了用pvc線管，也會用到pvc線槽，布放纜線在線槽內的截面利用率應為30%～50%，這里面我們也一起來看下pvc常用線槽的穿線量
| 線槽寬 | 線槽高 | 線槽截面積 | 超五類網線根數 | 六類網線根數 |
| 10mm | 20mm | 200mm² | 4 | 26 |
| 14mm | 24mm | 336mm² | 6.7 | 4.4 |
| 19mm | 39mm | 741mm² | 14.8 | 9.6 |
| 22mm | 60mm | 1320mm² | 26.4 | 17.2 |
| 27mm | 100mm | 2700mm² | 54 | 35.1 |
實際施工過程中，根據現場環境，在上述建議根數下適量減少而不要增加。到時阻力大無法穿過、無法維修等
